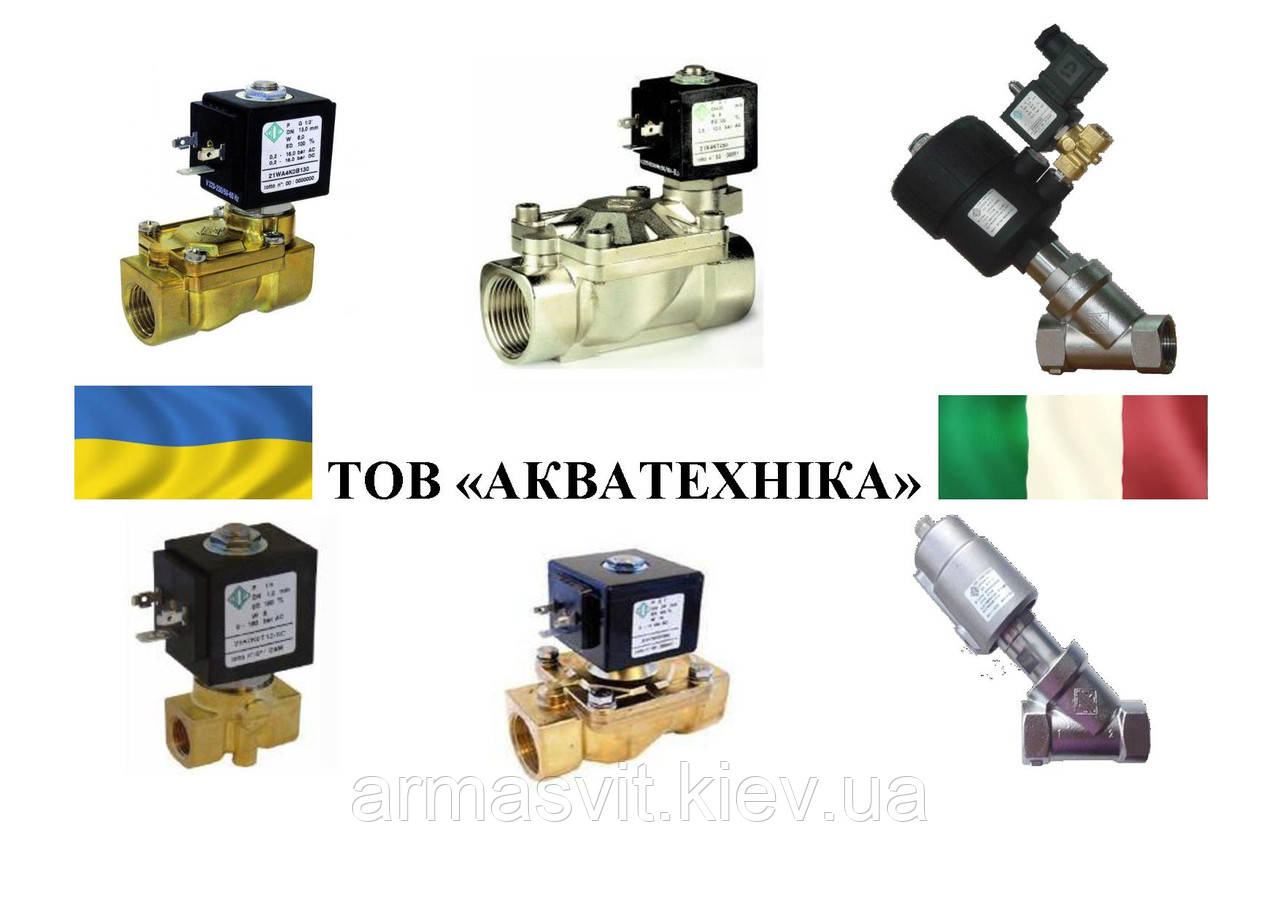

Клапан електромагн. ODE, СЕМЕ (Італія) для води, повітря, пари, газу.

Клапан електромагн. ODE, СЕМЕ (Італія) для води, повітря, пари, газу.

  • В наявності

від 415 ₴

Клапан електромагн. ODE, СЕМЕ (Італія) для води, повітря, пари, газу.
Клапан електромагн. ODE, СЕМЕ (Італія) для води, повітря, пари, газу.В наявності
від 415 ₴
+380 (50) 682-95-43
контактный
  • +380 (98) 327-63-65
    контактный
+380 (50) 682-95-43
контактный
  • +380 (98) 327-63-65
    контактный
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис товару

Для регулювання робочого середовища необхідні надійні клапани, які забезпечать чітку роботу. Електромагнітний клапан прекрасно працює з водою, повітрям, парою й газом. Він вирізняється справжньою італійською якістю! Напруга котушки може бути ~ 12 V, 24 V, 48 V, 110 V, 230 V змінного струму 50 Hz; — 12V, 24V, 48V, 110V постійного струму. Діапазон робочих температур може від -40° +180 °C залежно від моделі клапана. Максимальний робочий тиск клапана до 150 bar.
Гарантійний термін — дванадцять місяців.


Електромагнітний клапан — пристрій, що використовує електромеханічний принцип дії для регулювання (відкриття й перекриття) потоку робочого середовища. Найбільш поширеним є електромагнітний соленоїдний клапан. Під час виготовлення такого пристрою використовуються електричні магніти з нерухомими частинами, такі магніти називаються соленоїдами. Тому пристрій і має назву соленоїдний клапан.
Корпус клапанів може бути виготовлений із латуні, неіржавкої сталі, спеціальних пластиків. Як мембран, прокладки й ущільнень використовуються різні матеріали: EPDM (термостійка гума), NBR (нітрил-буртадієновий каучук, оливобензостійка гума), HNBR (гідрований нітрил-буртадієновий каучук), FKM (фторалепастомер, витон), PTFE (фторопласт, тефлон), VMQ (силікон), RUBY (штучний рубін) та ін.
нормально закриті та нормально відкриті.
Розрізняють нормально закриті та нормально закриті електромагнітні клапани. Офіційно закритий клапан — це такий соленоїдний клапан, який за умови, що немає подавання електричного струму на його індукційну котушку, має закрите положення. Відповідно, нормально відритий клапан має протилежні характеристики.
Короткі технічні дані
Приєднання: муфтове G1/8 ÷ G2, фланцеве або під трубку
Робоче середовище: вода, повітря, пара, олії, дизпаливо, кислоти та ін. рідкі та газоподібні середовища
Максимальний робочий тиск: до150 bar (залежно від моделі клапана)
Температура середовища: - 40 ° +180 °C (залежно від моделі клапана) Напруга живлення: ~ 12 V, 24 V, 48 V, 230 V змінного струму 50 Hz; - 12V, 24V, 36V, 48V, 110V, 220V постійного струму (інша напруга за запитом)
Допустимі відхилення напруги: -15%... + 10% змінний струм, -5%... +10% постійний струм
Ступінь захисту: IP 65 або IP67
Ступінь вибухозахисту: Ex mb II T4, Ex d II C T6, Ex tD A21 IP67 80 °C (вибухи захищаються клапани, що постачаються під замовлення).

Принцип дії електромагнітних клапанів (нормально закритого виконання)

Клапан непрямої дії (з пілотним керуванням)

Коли немає напруження, плунжер електромагнітної котушки перекриває скибочок. Середовище через перепускний канал заповнює порожнину над мембраною. Водночас тиск у порожнині над мембраною й під мембраною — однаковий. Завдяки тиску середовища зверху на велику площу мембрани, різультувальна сила спрямована вниз і мембрана щільно притиснута до сідла клапана, перекриваючи основний пропускний отвір.
Під час подавання живлення на котушку плунжер втягується вгору, відкриваючи скибковий канал. Середина з порожнини над мембраною через скибковий канал надходить у вихідний патрубок клапана. Тиск у порожнині над мембраною падає. Різультувальна сила спрямована вгору та мембрана підіймається, відкриваючи основний отвір для руху середовища від вхідного патрубка до вихідного.
Для нормальної роботи клапана необхідна мінімальна різність тиску між вхідним і вихідним патрубками (залежно від моделі має бути 0,1-0,9 bar).
Електромагнітні клапани непрямої дії мають високу пропускну здатність за малого енергоспоживання.

Клапан комбінованої дії (з примусовим підйомом мембрани).

У цих клапанах плунжер з'єднаний із жорстким центром мембрани за допомогою механічного зв'язку.
Якщо немає напруги, плунжер з ущільнювальною прокладкою закриває розвантажувальний отвір клапана під дією поворотної пружини (тиск у порожнині над мембраною й під мембраною однаковий). Середовище через перепускний канал потрапляє в порожнину над мембраною. Під час тиску середовища зверху на велику площу мембрани, різальна сила спрямована вниз, а мембрана щільно притиснута до сідла клапана, перекриваючи основний отвір.
Під час подавання живлення на котушку плунжер втягується вгору, відкриваючи розвантажувальний отвір. Середовище з порожнини над мембраною надходить у вихідний патрубок клапана через розвантажувальний отвір. Тиск у порожнині над мембраною падає. Різультувальна сила спрямована вгору. Мембрана підіймається, відкриваючи основний отвір для руху середовища від вхідного патрубка до вихідного.
Якщо різність тисків мала або немає (ΔP = 0 bar), то плунжер безпосередньо підіймає мембрану.
Електромагнітні клапани комбінованої дії використовуються в закритих і відкритих системах, що не потребують мінімального перепаду тисків (наприклад, для спустошення ємностей). Клапани можна використовувати для вакууму.

Клапан прямої дії
Якщо немає напруги, плунжер з ущільнювальною прокладкою закриває отвір клапана під дією поворотної пружини та тиску середовища.
Під час подавання напруги плунжер переміщається вгору, відкриваючи отвір для руху середовища від вхідного патрубка до вихідного. Потужність електромагнітної котушки вибирають за максимальною величиною вхідного тиску.
Клапани прямої дії можуть бути використані у разі перепаду тиску на клапані ΔP=0 bar.

Електромагнітні клапани прямої дії мають невисоку пропускну здатність і використовуються в закритих і відкритих системах, які є як під високим (до 160 bar) і низьким тиском. Клапани прямої дії не вимагають мінімального перепаду тисків (ΔP=0 bar). Клапани можна використовувати для вакууму.



Характеристики
Основні атрибути
Мінімальна робоча температура-40 град.
Максимальна температура навколишнього середовища60 град.
Мінімальна температура навколишнього середовища-10 град.
Тип приєднанняМуфтове
Спосіб діїНЗ (нормально закритий)
Максимальна робоча температура180 град.
Мінімальний робочий тиск0 бар
Країна виробникІталія
Максимальний робочий тиск50 бар
Гарантійний термін12 міс
Робоче середовищеРідка середа, Газоподібне середовище, Масло, Дизельне паливо, Вода, Газ, Пар, Повітря, Пароводяна суміш
Діаметр умовного проходу15 мм
Час спрацьовування клапана0.06 сек
Потужність8 Вт
Вид електромагнітного клапанаНепрямої дії (мембранний)
ВиробникODE
Матеріал корпусу клапанаЛатунь, Нержавіюча сталь, Спеціальний пластик
Матеріали мембраниPTFE, RUBY, EPDM, NBR, FKM
Інформація для замовлення
