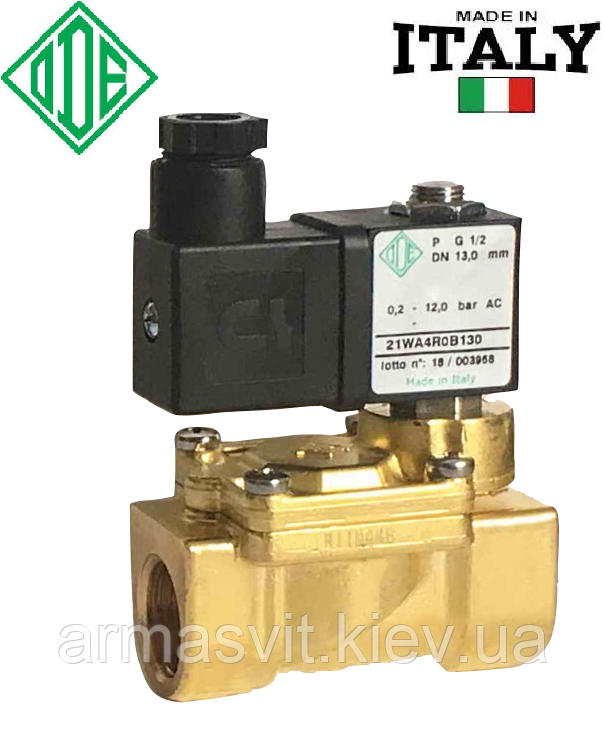

Електромагнітні клапани для води, повітря 21WA4IOB130, G 1/2'. Нормально відкритий.

Електромагнітні клапани для води, повітря 21WA4IOB130, G 1/2'. Нормально відкритий.

  • В наявності
  • Оптом і в роздріб
  • Код: 21WA4IOE130

2 631 ₴

Показати оптові ціни
Електромагнітні клапани для води, повітря 21WA4IOB130, G 1/2'. Нормально відкритий.
Електромагнітні клапани для води, повітря 21WA4IOB130, G 1/2'. Нормально відкритий.В наявності
2 631 ₴
+380 (50) 682-95-43
контактный
  • +380 (98) 327-63-65
    контактный
+380 (50) 682-95-43
контактный
  • +380 (98) 327-63-65
    контактный
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис товару

Електромагнітні клапани для води, повітря, пари і газоподібних середовищ нормально відкриті і нормально закриті від 1/8 до 2 дюймів.

Електромагнітні клапани застосовуються в побутовому і промисловому секторах для автоматичного перекриття потоків води, повітря, пари, нафтопродуктів та інших рідких та газоподібних середовищ.


Електромагнітний клапан ― пристрій, що використовує електромеханічний принцип дії для регулювання (відкриття і перекриття) потоку робочого середовища. Найбільш поширеним є соленоїдний електромагнітний клапан. При виготовленні такого пристрою використовуються електричні магніти з нерухомими частинами. Такі магніти називаються соленоїдами.

Електромагнітні клапани застосовується в системах газо-, тепло - і водопостачання, нафто - і газопроводах, вентиляції, кондиціонування і в інших системах, де необхідна автоматизація управління промисловими процесами, пов'язаними з рухом робочих середовищ. Також вони підходять для ручного і дистанційного керування.

Корпус клапанів може бути виготовлений з латуні, нержавіючої сталі, спеціальних пластиків. В якості мембран, прокладок і ущільнень використовуються різні матеріали : EPDM (термостійкий гума), NBR (нітрил-бутадієновий каучук, маслобензостійка гума), HNBR (гідрований нітрил-бутадієновий каучук), FKM (фторэластомер, вітон), PTFE (фторопласт, тефлон), VMQ (силікон), RUBY (штучний рубін) та ін.


Нормально-закриті і нормально-відкриті.


Розрізняють нормально окрытые і нормально закриті електромагнітні клапани. Нормально закритий електромагнітний клапан ― це такий клапан, який за умови відсутності подачі електричного струму на його індукційну котушку, має закрите положення. Відповідно, нормально відкритий клапан володіє протилежними характеристиками.


Короткі технічні дані.


Приєднання: муфтове G1/8 ÷ G2, фланцеве або під трубку.
Робоче середовище: вода, повітря, пара, масла, дизпаливо, кислоти та ін рідкі та газоподібні середовища.
Максимальний робочий тиск: до 150 bar (в залежності від моделі клапана).
Температура середовища: - 40 ° +180 °С (в залежності від моделі клапана).
Напруга живлення : ~ 12V, 24V, 48V, 110 V, 230 V змінного струму 50 Hz; ― 12V, 24V, 36V, 48V, 110V, 220V постійного струму (інша напруга за запитом).
Допустимі відхилення напруги: -15% ... +10% змінний струм, -5% ... +10% постійний струм.
Ступінь захисту: IP 65 або IP 67.
Ступінь вибухозахисту: Ex mb II T4, Ex d II C T6, Ex tD A21 IP67 80 °С (вибухозахищені клапани поставляються під замовлення).


Клапан непрямої дії (з пілотним керуванням).


Коли відсутня напруга, плунжер електромагнітної котушки перекриває скидний канал. Середовище через перепускний канал заповнює порожнину над мембраною. При цьому тиск в порожнині над мембраною і під мембраною ― однакове. За рахунок тиску середовища зверху на велику площу мембрани, результуюча сила спрямована вниз і мембрана щільно притиснутий до сідла клапана, перекриваючи основне пропускний отвір.
При подачі живлення на котушку плунжер втягується вгору, відкриваючи скидний канал. Середа з порожнини над мембраною через скидний канал надходить у вихідний патрубок клапана. Тиск у порожнині над мембраною падає. Результуюча сила направлена вгору і мембрана піднімається, відкриваючи основний отвір для руху середовища від вхідного до вихідного патрубка.
Для нормальної роботи клапана необхідна мінімальна різниця тиску між вхідним і вихідним патрубками (в залежності від моделі повинна бути 0,1 ― 0,9 bar).
Електромагнітні клапани непрямої дії мають високу пропускну здатність при малому енергоспоживанні.

Клапан комбінованої дії (з примусовим підйомом мембрани).

В даних клапанах, плунжер з'єднаний з жорстким центром мембрани за допомогою механічного зв'язку.
При відсутності напруги плунжер з ущільнювальною прокладкою закриває розвантажувальний отвір клапана під дією поворотної пружини (тиск в порожнині над мембраною і під мембраною однакове). Середовище через перепускний канал потрапляє в порожнину над мембраною. При тиску середовища зверху на велику площу мембрани, результуюча сила спрямована вниз, а мембрана щільно притиснутий до сідла клапана, перекриваючи основний отвір.
При подачі живлення на котушку плунжер втягується вгору, відкриваючи розвантажувальний отвір. Середа з порожнини над мембраною надходить у вихідний патрубок клапана через розвантажувальний отвір. Тиск у порожнині над мембраною падає. Результуюча сила направлена вгору. Мембрана піднімається, відкриваючи основний отвір для руху середовища від вхідного до вихідного патрубка.
Якщо різниця тисків мала або відсутня (ΔP=0 bar), то плунжер безпосередньо піднімає мембрану.
Електромагнітні клапани комбінованої дії використовуються в закритих і відкритих системах, які не вимагають мінімального перепаду тисків (наприклад, спустошення ємностей). Клапани можна використовувати для вакууму.

Клапан прямої дії
При відсутності напруги, плунжер з ущільнювальною прокладкою закриває отвір клапана під дією поворотної пружини і тиску середовища.
При подачі напруги плунжер переміщається вгору, відкриваючи отвір для руху середовища від вхідного до вихідного патрубка. Потужність електромагнітної котушки вибирають за максимальною величиною вхідного тиску.
Клапани прямої дії можуть бути використані при перепаді тиску на клапані ΔP=0 bar.

Електромагнітні клапани прямої дії мають невисоку пропускну здатність і використовуються в закритих і відкритих системах, що знаходяться під високим (до 160 bar) так і низьким тиском. Клапани прямої дії не вимагають мінімального перепаду тисків (ΔP=0 bar). Клапани можна використовувати для вакууму.

Купити електромагнітний клапан необхідно для автоматизації процесів і автоматичного регулювання потоками середовищ.

Характеристики
Основні атрибути
Мінімальна робоча температура-10 град.
Максимальна температура навколишнього середовища60 град.
Мінімальна температура навколишнього середовища-10 град.
Тип приєднанняМуфтове
Спосіб діїНВ (нормально відкритий)
Максимальна робоча температура90 град.
Мінімальний робочий тиск0.2 бар
Країна виробникІталія
Максимальний робочий тиск25 бар
Гарантійний термін12 міс
Робоче середовищеРідка середа, Газоподібне середовище, Дизельне паливо, Вода, Пар, Повітря, Пароводяна суміш
Матеріал ущільненняEPDM, FKM, NBR
Діаметр умовного проходу15 мм
Час спрацьовування клапана0.06 сек
Потужність8 Вт
Вид електромагнітного клапанаНепрямої дії (мембранний)
ВиробникODE
Матеріал корпусу клапанаЛатунь
Матеріали мембраниEPDM, NBR, FKM
Користувальницькі характеристики
Пропускна здатність70
Потужність котушки8 Вт, 12 Вт, 14Вт.
Харчування котушки220 В пер., 24 пер., 24 В пост., 12 В пост.
