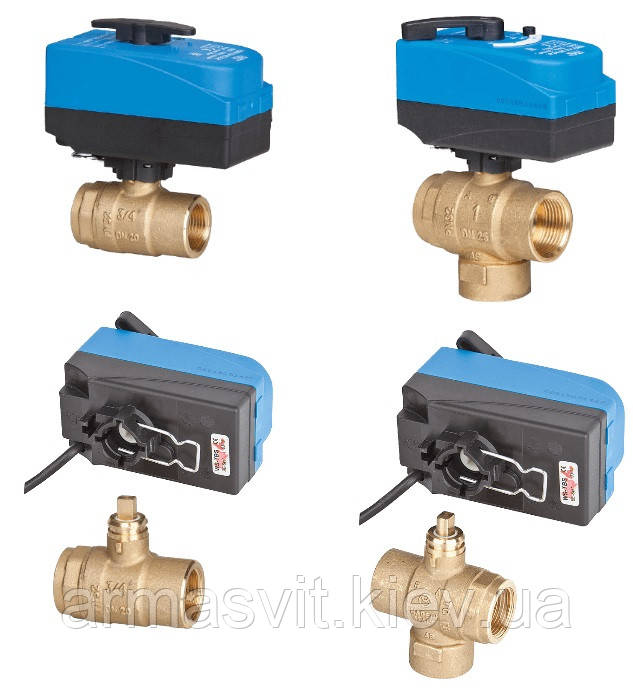

Кран кульовий IVR (Italy) з електроприводом 220 В із ручним дублером

Крани кульові з електроприводом 2-х і 3-ходові компанії IVR (Italy) призначені для автоматичного керування потоками рідких і газоподібних середовищ температурою від -10 до 100 °C і тиском до 32 bar.

Крани можуть виконувати функції керівної ланки в автоматиці системи, включно з вимикаючи та вимикаючи кілька різного роду зовнішніх пристроїв та агрегатів, як-от насоси, вентилятори, пальники котлів, бойлери, що керують реле та інше, залежно від закритого або відкритого положення.

На практиці зональні крани часто застосовуються для автоматичного регулювання витрати гарячої й холодної води в системах опалення, охолодження й обігріву житлових приміщень.

Крани керуються кімнатними термостатами або будь-яким електричним перемикачем із функцією "Вмик.-вимк.". Під час використання програмованих термостатів можна задати час вимкнення й увімкнення системи.

Відмітними рисами зазначених кранів є:

• швидкий монтаж-демонтаж електропривода
• швидкодія (час відкриття/закриття — 10-45 сек)
• версії з ручним дублером

  ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
  Робочий тиск: до 32 bar.
  Робоча температура: -10 до 100°С.
  Температура довкілля: -10 до 50 °C.
  Електропривод: одно- або двоспрямований (реверсивний).
  Живлення: 220/24 V 50 Hz (під замовлення 24 V постійного струму).
  Макс. струм допоміжного вимикача: 1А.
  Час відкриття/закриття: 10, 35 або 45 сек.
  Час відкриття/закриття:
  10 сек-при крутному моменті на штоку 5 Нм;
  35 сек-при крутному моменті на штоку 11 або 14 Нм;
  45 сек-при крутному моменті на штоку 8 Нм.
  Споживана потужність: Від 3,5 до 16,7 VA.
  Клас захисту: IP 44, IP55.
  Корпус електроприводу з вогнестійкого пластику V.0.

  Сервоприводи MOTORHEAD можуть бути встановлені на клапани серії COMPACT
  MOTOR дуже швидко, просто та надійно. Сервопривод з'єднується з клапаном простим
  поштовхом вниз і фіксується металевою шпилькою.
  Сервоприводи MOTORHEAD доступні в таких версіях:
  - ОДНОНАПРІВНИЙ: поворот затвора на 90° за годинниковою стрілкою в положення «відкрито» або
  «закрито». Встановлюється тільки на двоходові кульові крани.
  - ДВУНАПРЯМНИЙ: сервопривод забезпечує відкривання-закривання у двох
  напрямках — за годинниковою та проти годинникової стрілки.
  Може бути встановлений на двоходовий, триходовий кран, бай-пасс.
  Сервоприводи MOTORHEAD можуть бути:
  - БЕЗ РЕЛЕ — 3 точки контролю (деміатор), нейтральний — синій дріт, фаза відкривання —
  зелений дріт, фаза закривання — коричневий дріт (див. схему електропроводки).
  Обслуговується лише один сервопривід.
  - З РЕЛЕ — 2 точки контролю (вимикач) нейтральний дріт синій, коричневий дріт —
  фіксована фаза, зелений дріт — контроль відкривання (див. схему електропроводки).
  Можуть обслуговуватися кілька приводів.
  Обидві версії працюють у режимі «вмикно-вимкнено» (повністю відкрито або повністю
  закрито).
  Під час відповідної команди сервопривод без реле може бути встановлений у
  проміжної позиції.
  Сервоприводи MOTORHEAD комплектуються:
  • сірим дротом (сигнал повного відкриття, команда з реле насоса тощо)
  • Micro-Switch (вільний контакт) для допоміжного відкривання.

  Сервоприводи серії MOTORHEAD ISO (F03/F04) встановлюються на клапани IVR AUTOMAT ISO,
  або інші клапани з верхнім фланцем ISO 5211.

  Сервоприводи MOTORHEAD ISO доступні в таких версіях:
  - ДВУНАПРЯМНИЙ: сервопривід забезпечує поворот закриву на 90° (відкривання-закривання) у
  двох напрямках — за годинниковою та проти годинникової стрілки. Може бути встановлений на двоходовій,
  триходовий кран, бай-пас.

  Сервоприводи MOTORHEAD ISO, крім цього, можуть бути:
  - БЕЗ РЕЛЕ — 3 точки контролю (деміатор), контактне виведення 1 нейтральне, контактне виведення
  2 фази відкривання, контактний висновок 3 керування закриванням (див. електричну схему).

  Обслуговується лише один сервопривід.

  - З РЕЛЕ — 2 точки контролю (вимикач), контактний висновок 1 нейтральний, контактний
  виведення 2 фіксована фаза, контактне виведення 3 керування відкриванням (см.
  електричну схему).
  Обслуговується лише один сервопривід.
  Обидві версії працюють у режимі «вмикно-вимкнено» (повністю відкрито або повністю закрито).
  За відповідної команди сервопривод без реле може бути встановлений у проміжній позиції.
  Сервоприводи MOTORHEAD ISO комплектуються:
  • контактний вивід 4 (сигнал повного відкриття, команда з реле насоса тощо);
  • контактний вивід 5 (сигнал повного заткриття).
