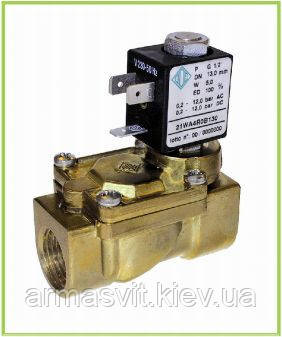

Електромагнітні клапани ODE 21WA3R0E130, G 1/2, нормально закритий, двоходовий

Клапан електромагнітний ODE 21WA4ROE130 нормально закритий двоходовою для води, повітря, пари, газу та інших рідких і газоподібних середовищ.

Приєднувальний розмір — G 1/2.
Робоча температура -10 + 140 °C.
Максимальний тиск на вході — 12 bar.
Мінімальний перепад тиску — 0,2 bar.
Максимальний перепад тисків:
змінний струм — 12 bar;
постійний струм — 16 bar.
Коефіцієнт пропускної здатності, Kv — 70 л/хв.
Матеріал мембрани:
В = NBR - 10 °C...+90 °C (вода, повітря, мінеральні оливи, не агресивні нафтопродукти);
Е = EPDM — 10 °C...+140 °C (гаряча вода, кислоти, луги, пара, повітря, не стійок до нафтопродуктів);
V = FKM — 10 °C...+140 °C (гаряча вода, повітря з оліями, дизпаливо, бензин, нафтопродукти);
Напруга живлення:
змінний струм  50/60 Hz ~ 12 В, 24 В, 48 В, 110 В, 220-230 В, 380 В;
постійний струм — 12 В, 24 В, 36 В, 48 В, 110 В, 220 В.
Принцип дії  - непряме.

У технічному обладнанні деталі вирішують багато що. Електромагнітні клапани чудово впораються з керуванням потоками повітря, води, пари та різноманітних газів. Бентежний спосіб дії дає змогу чітко виконувати завдання, забезпечує чітку роботу всієї системи. Потужність клапана становить 8 Вт, 12 Вт або 14 Вт. Корпус клапана виготовлений із міцної латуні. За хвилину клапан пропускає до 70 літрів робочого середовища, а для закриття не потрібно більш ніж 0,06 секунди. Компанія надасть гарантію на цей клапан терміном дванадцять місяців.

Електромагнітні клапани для води, повітря, пари та газоподібних середовищ нормально відкриті та нормально закриті від 1/8 до 2 дюймів.

Електромагнітні клапани застосовуються в побутовому та промисловому секторах для автоматичного перекриття потоків води, повітря, пари, нафтопродуктів та інших рідких і газоподібних середовищ.

Електромагнітний клапан — пристрій, що використовує електромеханічний принцип дії для регулювання (відкриття й перекриття) потоку робочого середовища. Найбільш поширеним є електромагнітний соленоїдний клапан. Під час виготовлення такого пристрою використовуються електричні магніти з нерухомими частинами. Такі магніти називаються соленоїдами.

Електромагнітні клапани застосовуються в системах газо-, тепло- та водопостачання, нафтопродукти- та газопроводах, вентиляції, кондиціонуванні та в інших системах, де необхідна автоматизація керування промисловими процесами, пов'язаними з рухом робочих середовищ. Також вони підходять для ручного та дистанційного керування.

Корпус клапанів може бути виготовлений із латуні, неіржавкої сталі, спеціальних пластиків. Як мембран, прокладок і ущільнень використовуються різні матеріали: EPDM (термостійка гума), NBR (нітрил-буртадієновий каучук, оливобензостійка гума), HNBR (гідрований нітрил-буртадієновий каучук), FKM (фторалевтомір, витон), PTFE (фторопласт, тефлон), VMQ (силікон), RUBY (штучний рубін) та ін.

Бентежні та нормально закриті.

Розрізняють нормально закриті та нормально закриті електромагнітні клапани. Заборонений електромагнітний клапан — це такий клапан, який за умови, що немає подавання електричного струму на його індукційну котушку, має закрите положення. Відповідно, нормально відритий клапан має протилежні характеристики.

Короткі технічні дані.

Приєднання: муфтове G1/8 ÷ G2, фланцеве або під трубку.
Робоче середовище: вода, повітря, пара, олії, дизпаливо, кислоти та ін. рідкі та газоподібні середовища.
Максимальний робочий тиск: до150 bar (залежно від моделі клапана).
Температура середовища: - 40 ° +180 °C (залежно від моделі клапана).
Напруга живлення: ~ 12 V, 24 V, 48 V, 110 V, 230 V змінного струму 50 Hz; — 12V, 24V, 36V, 48V, 110V, 220V постійного струму (інша напруга за запитом).
Допустимі відхилення напруги: -15%... + 10% змінний струм, -5%... +10% постійний струм.
Ступінь захисту: IP 65 або IP 67.
Ступінь вибухозахисту: Ex mb II T4, Ex d II C T6, Ex tD A21 IP67 80 °C (вибухи захищаються клапани, що постачаються під замовлення).

Клапан непрямої дії (з пілотним керуванням).

Коли немає напруження, плунжер електромагнітної котушки перекриває скибковий канал. Засіб через перепускний канал заповнює порожнину над мембраною. Водночас тиск у порожнині над мембраною й під мембраною — однаковий. Завдяки тиску середовища зверху на велику площу мембрани, різультувальна сила спрямована вниз і мембрана щільно притиснута до сідла клапана, перекриваючи основний пропускний отвір.
Під час подавання живлення на котушку плунжер втягується вгору, відкриваючи скибковий канал. Середовище з порожнини над мембраною через скибковий канал надходить у вихідний патрубок клапана. Тиск у порожнині над мембраною падає. Різультувальна сила спрямована вгору та мембрана підіймається, відкриваючи основний отвір для руху середовища від вхідного патрубка до вихідного.
Для нормальної роботи клапана необхідна мінімальна різність тиску між вхідним і вихідним патрубками (залежно від моделі має бути 0,1 — 0,9 bar).
Електромагнітні клапани непрямої дії мають високу пропускну здатність за малого енергоспоживання.

Клапан комбінованої дії (з примусовим підйомом мембрани).

У цих клапанах плунжер з'єднаний із жорстким центром мембрани за допомогою механічного зв'язку.
Якщо немає напруги, плунжер з ущільнювальною прокладкою закриває розвантажувальний отвір клапана під дією поворотної пружини (тиск у порожнині над мембраною й під мембраною однаковий). Засіб через перепускний канал потрапляє в порожнину над мембраною. Під час тиску середовища зверху на велику площу мембрани, різальна сила спрямована вниз, а мембрана щільно притиснута до сідла клапана, перекриваючи основний отвір.
Під час подавання живлення на котушку плунжер втягується вгору, відкриваючи розвантажувальний отвір. Середовище з порожнини над мембраною надходить у вихідний патрубок клапана через розвантажувальний отвір. Тиск у порожнині над мембраною падає. Різультувальна сила спрямована вгору. Мембрана підіймається, відкриваючи основний отвір для руху середовища від вхідного патрубка до вихідного.
Якщо різність тисків мала або немає (ΔP = 0 bar), то плунжер безпосередньо підіймає мембрану.
Електромагнітні клапани комбінованої дії використовуються в закритих і відкритих системах, що не потребують мінімального перепаду тисків (наприклад, для спустошення ємностей). Клапани можна використовувати для вакууму.

Клапан прямої дії
Якщо немає напруги, плунжер з ущільнювальною прокладкою закриває отвір клапана під дією поворотної пружини та тиску середовища.
Під час подавання напруги плунжер переміщається вгору, відкриваючи отвір для руху середовища від вхідного патрубка до вихідного. Потужність електромагнітної котушки вибирають за максимальною величиною вхідного тиску.
Клапани прямої дії можуть бути використані у разі перепаду тиску на клапані ΔP=0 bar.

Електромагнітні клапани прямої дії мають невисоку пропускну здатність і використовуються в закритих і відкритих системах, які є як під високим (до 160 bar) і низьким тиском. Клапани прямої дії не вимагають мінімального перепаду тисків (ΔP=0 bar). Клапани можна використовувати для вакууму.

Купити електромагнітний клапан необхідно для автоматизації процесів і автоматичного регулювання потоками середовищ.
